电路板焊点检测

案例简述：检测电路板上焊点的饱满度，用普通环光检测只能将焊点顶部打亮，无法将整个焊点的饱满度呈现出来，所以无法检测焊点漏焊，虚焊等不良，AOI三色光源三种不同颜色的环光组合在一起，分别以不同的角度照射，饱满的焊点呈现出的效果是三色光从上至下分层分布在焊点上，而漏焊或虚焊的焊点只有一种或两种颜色，从而判定焊点是否饱满，AOI三色光源对焊点饱满度的检测有很好的辨识效果。

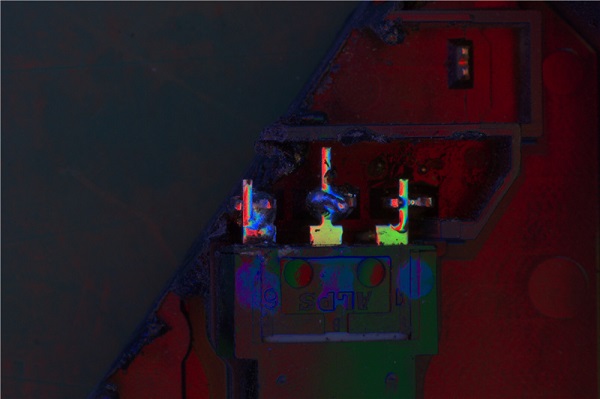

样品图

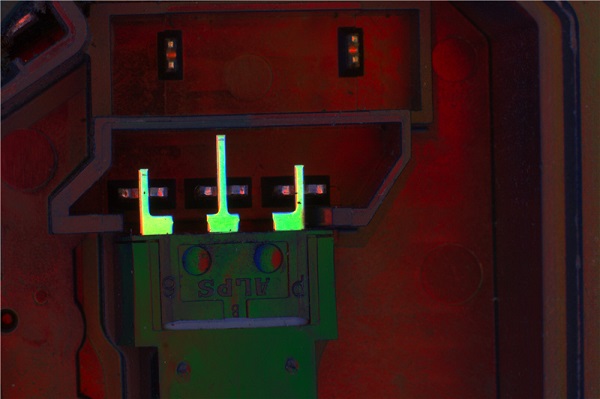

缺陷--未焊锡

缺陷--虚焊
